風光互補發電系統是通過風力發電機和太陽能光伏組件兩種設備共同發電，是利用太陽能光伏陣列、風力發電機將發出的電，通過風光互補控制器將交流電轉化為直流電，再存儲到蓄電池組中，當用戶需要用電時，通過逆變器將蓄電池組中儲存的直流電轉變?yōu)榻涣麟姡ㄟ^輸電線路送到用戶負載處。南京歐陸電氣離網型風光互補發電系統一般由風力發電機、太陽能光伏陣列、風光互補控制器、正弦波逆變器、蓄電池等核心設備組成。

一、南京歐陸電氣風光互補發電系統的互補特性

　　太陽能和風能在時間和地域上都有很強的互補性：

　　◆在晴天太陽比較充足而風會相對較少;

　　◆在陰雨天氣的時候陽光會很弱，但是陰雨天氣都會伴隨著大風，風資源相對較多;

　　◆而在晚上沒有陽光時，由于溫差比較大，空氣的流動導致風的形成。

       所以根據風光的互補特性，使用風光互補系統可以很好的解決發電系統的供電問題，實現連續、穩定地供電。

二、南京歐陸電氣風光互補發電系統工作原理

      白天在有光照的情況下，光伏組件在陽光的照射下發生光電轉換，產生電量，提供給負載工作的能量，同時將多余的能量儲存到蓄電池中。

      在夜晚或是陰雨天氣條件下，葉片在風推動下發生將機械能轉化為電能，產生電量，提供給負載工作的能量，同時將多余的能量儲存到蓄電池中。

      在沒有陽光照射而且沒有風力的情況下，則直接釋放蓄電池中原先儲存的電量來供給負載工作。

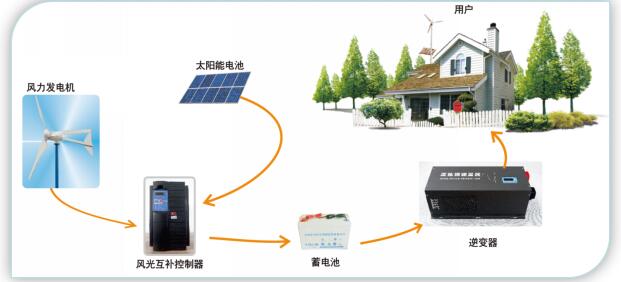

三、南京歐陸電氣風光互補發電系統結構示意圖

四、南京歐陸電氣風光互補發電系統工作模式

　　風光互補獨立發電系統工作模式如下：

　　◆混合功率模式：光伏陣列與風力發電機同時提供能量;

　　◆無風模式：風速不足，風力發電機未啟動，僅光伏陣列提供負荷與電池組所需能量;

　　◆無光模式：僅風力發電機工作;

　　◆電池放電模式：風力發電機與光伏陣列均不工作，由備用電池組提供負荷所需能量。

五、南京歐陸電氣風光互補發電系統應用領域

　　Ø 無電農村的生活、生產用電

       Ø 半導體室外照明中的應用

　　Ø 航標上的應用

　　Ø 監控攝像機電源中的應用

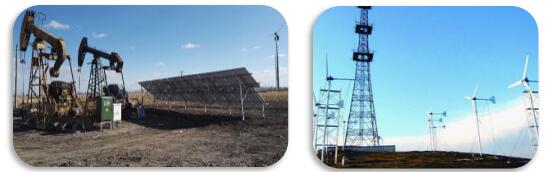

　　Ø 石油及天然氣采集中的應用

　　Ø 通信基站中的應用

　　Ø 提水灌溉中的應用

　　Ø 蓄能電站中的應用
